Устройство манекена

  Устройство деревянного манекена

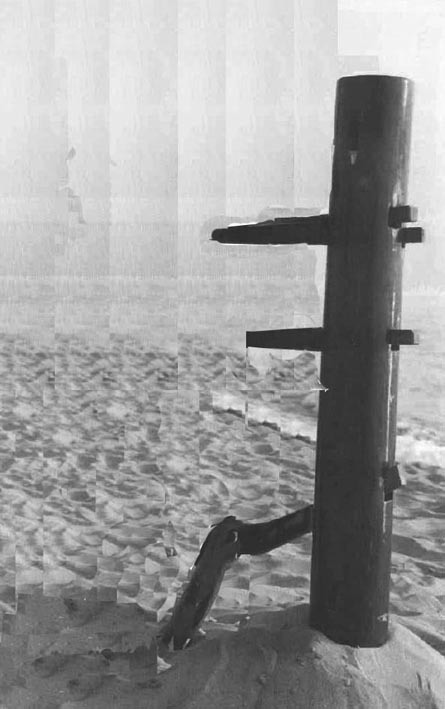

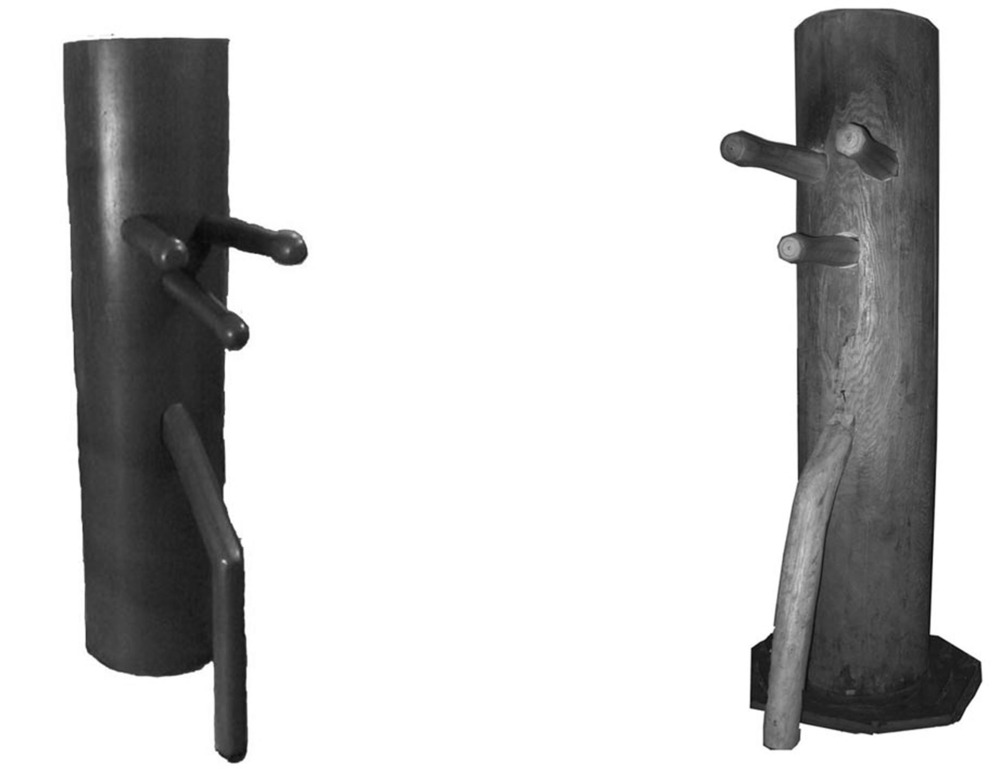

"...В настоящее время в мире вин чунь устоялось принципиально две различные конструкции манекена. Как уже отмечалось, первый вариант манекена связан с китайско-гонконговской веткой вин чунь. Второй вариант манекена связан с вьетнамской веткой вин чунь.

Между этими двумя вариантами есть сходства и отличия. Сходство, прежде всего, состоит в том, что каждый из вариантов конструкции имеет одни и те же составляющие:

- основа в виде столба дерева – тело манекена;

- две верхние руки;

- одна нижняя рука;

- нога.

Различия же касаются размеров и способов крепления манекенов. Вьетнамский манекен намного тяжелее китайского аналога. Согласно вьетнамской традиции принято считать, что его вес должен быть в 3-4 раза больше веса занимающегося. То есть если вес бойца составляет 50-60 кг, то вес манекена должен быть 200-250 кг. Если этот критерий использовать для европейских мужчин, то необходимо исходить из среднего веса в 70-90  кг. Тогда вес манекена уже должен составлять 210-360 кг.

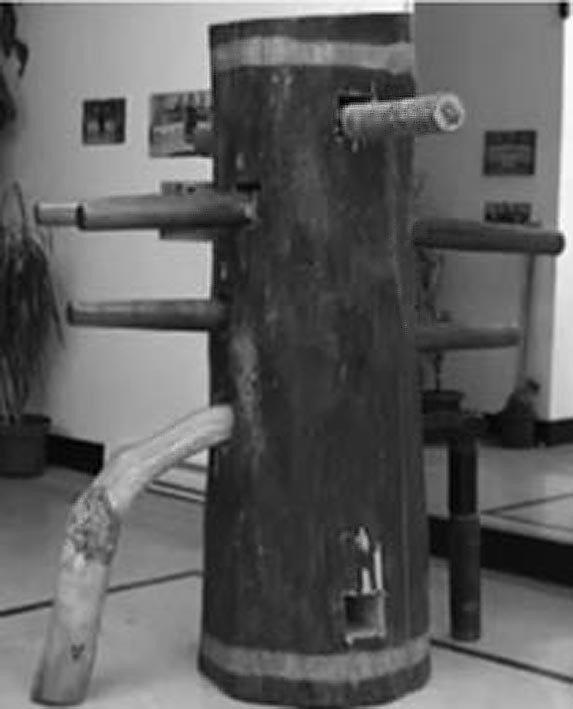

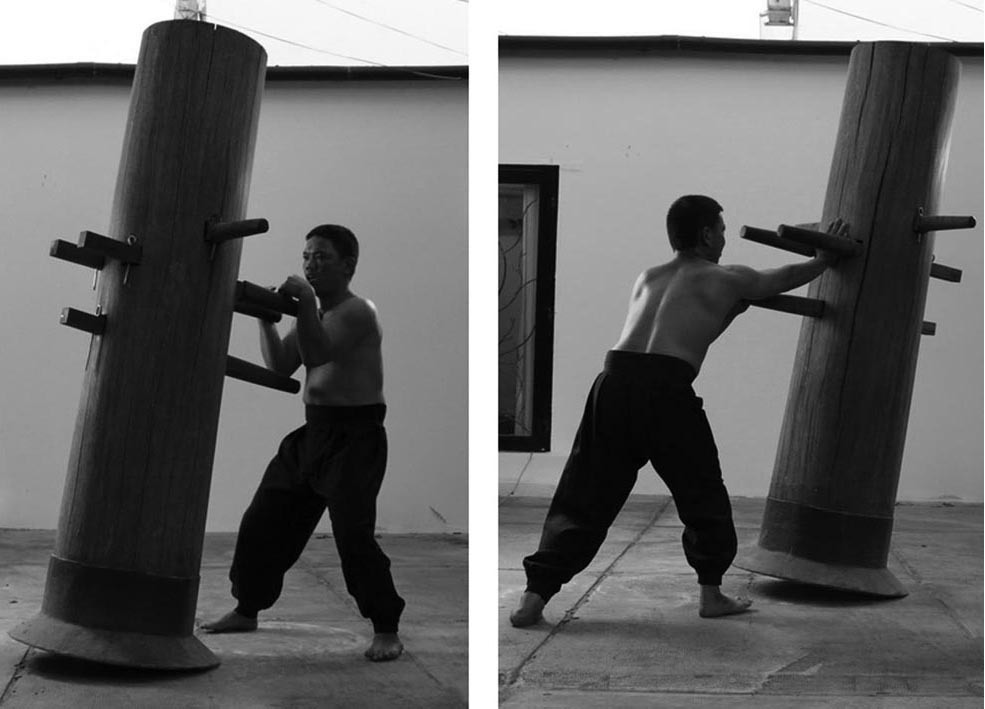

Конечно, встречаются отдельные изделия, намного превышающие вышеуказанные вес. На рисунке 1.7 представлен манекен весом около 500 кг. Поперек плоскости установки рук, вставлены брусья для переноса манекена. Но и это не предел,  на рисунке 1.8 представлен манекен, вес которого доходит до 700 кг. Примечательность этого манекена в том, что и спереди и сзади установлены руки и ноги, таким образом, что на манекене могут отрабатывать технику сразу два бойца.

Китайский вариант манекена весит намного меньше. Общий вес в зависимости от конструкции колеблется между 40-70 кг.

Соответственно отличаются и другие габаритные размеры – высота бревна, диаметр бревна. Высота вьетнамского манекена должна соотноситься с ростом практикующегося. Китайский манекен также придерживается этого критерия. Однако так как ствол китайского манекена крепится на деревянную раму его высота несколько ниже роста занимающегося, хотя в целом общая конструкция сопоставима с ростом бойца. Вьетнамский вариант манекена не предполагает деревянной опорной рамы, устанавливается на пол, поэтому высота ствола будет выше. Чертеж вьетнамского манекена представлен на рис.1.9. Необходимо сказать, что это не типовой чертеж, который может быть  использован для изготовления снаряда для любого бойца. Это один из возможных вариантов. Вьетнамские манекены принято изготовлять согласно индивидуальным параметрам каждого занимающегося. Но этот чертеж дает общее понимания конструкционных особенностей вьетнамского манекена. Чертеж китайского манекена представлен на рис. 1.10.

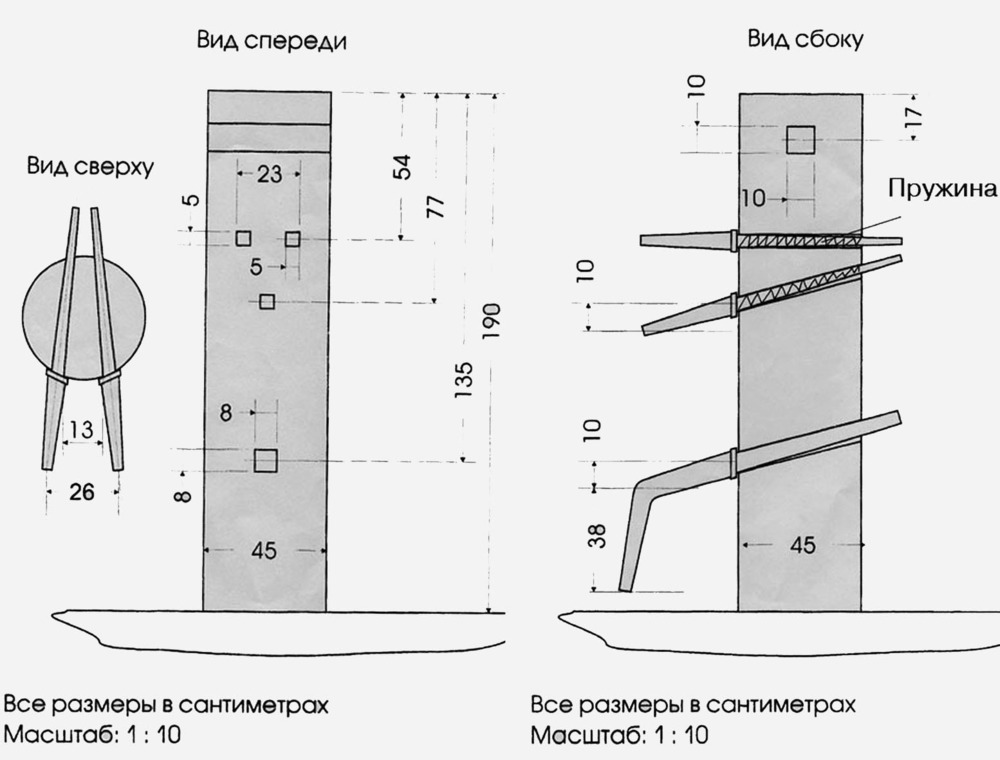

Рис.1.9. Чертеж вьетнамского манекена

(Источник: http://www.ycq.ru/article/department/public/model.htm)

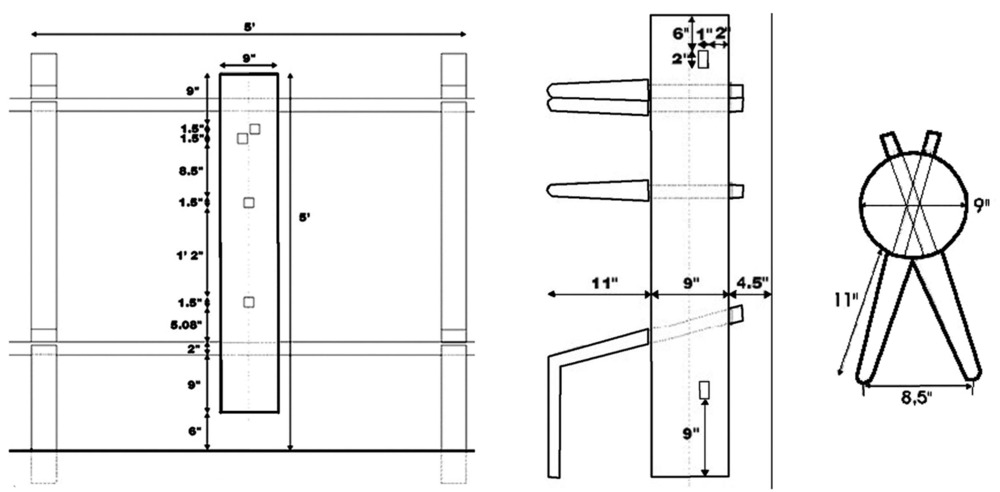

Рис.1.10. Чертежи китайского манекена, размеры в дюймах и футах

(по материалам Интернет)

Следующий габаритный размер это диаметр ствола дерева, т.е. тела манекена. Во вьетнамском варианте он составляет 35-40 см. В наиболее крупных манекенах диаметр тела может достигать 45 см и более. В китайском варианте диаметр ствола значительно меньше и редко превышает 25 см.

Различия в габаритах создают различия и в конструкции, а именно в расположении рук. Широкий ствол во вьетнамском варианте манекена позволяет устанавливать руки и делать отверстия для рук в одной плоскости и на одном уровне между собой. При этом рука сплошная, ровная с одной осью.



Узкий ствол китайского  манекена этого делать не позволяет, так как отсутствует свободное место. Поэтому отверстия делаются в манекене одно чуть выше другого (рис.1.12). При этом сами  руки могут быть установлены как на одном уровне, так и одна над другой. Установка рук на одном уровне (но не отверстий в бревне) становится возможным благодаря тому, что рабочая (видимая) часть руки и скрытая часть руки (та, что вставляется в бревно) делаются на разных уровнях. Так как руки сделаны из двух частей на различный уровнях, то их объединяет тонкий переход – тонкий  перешеек, который тоньше  чем вся остальная рука. Именно поэтому часто руки китайского манекена ломаются.

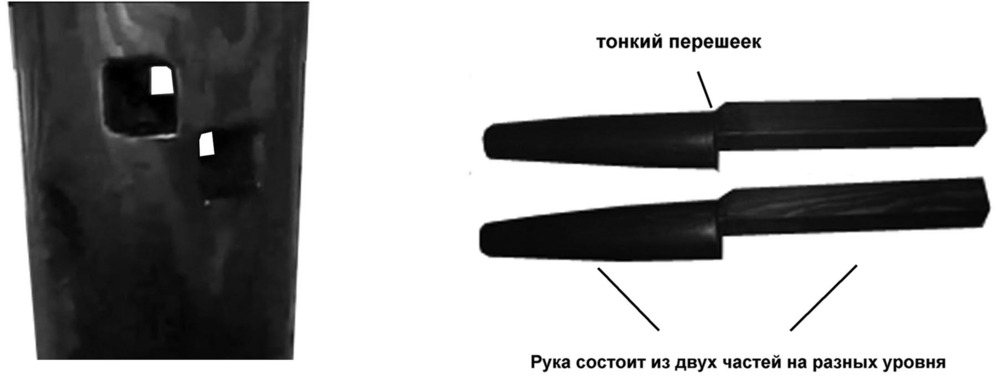

Рис.1.12. Установка рук на китайском манекене

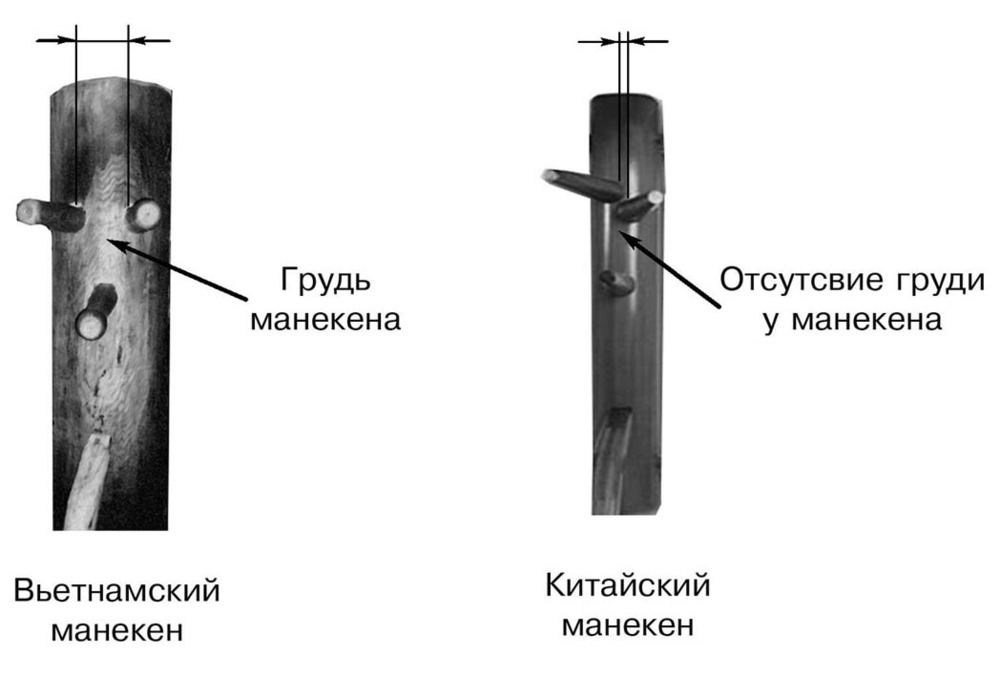

Рис.1.13. Ширина постановки рук во вьетнамском и китайском манекене

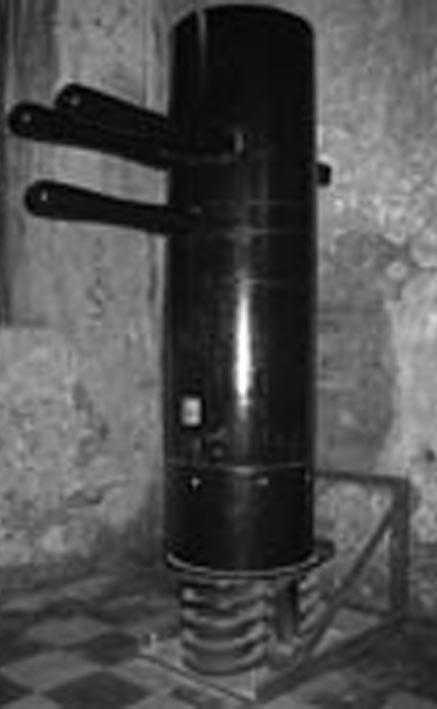

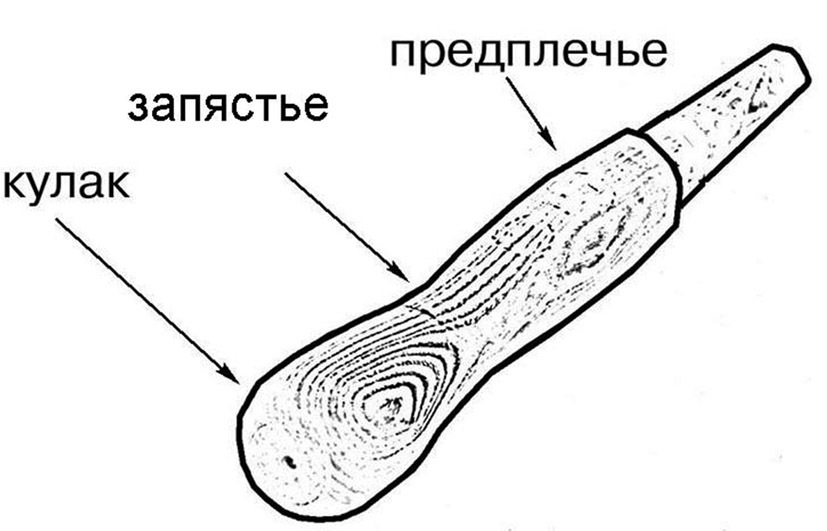

Также  существуют различия между толщиной рук. Более массивная основа вьетнамского манекена позволяет устанавливать и более  массивные руки, и ногу манекену. Толщина рук во вьетнамском манекене составляет 5-8 см., в китайской конструкции  манекена - около 5 см. Также рука вьетнамского манекена длиннее. По форме руки могут быть самые различные. Чаще всего приходится видеть, что во вьетнамских манекенах рука более фигурная -  в ней вытачивают предплечье, запястье и кулак.  В китайских манекенах чаще всего рука имеет форму сужающегося конуса (рис.1.14). Эти различия также связаны с размерами манекена. Больший манекен позволяет делать большую руку. Руки во вьетнамских манекенах также могут быть и в форме конуса. Некоторые конструкционные модели предполагают установку пружины,  что позволяет руке возвращаться на свое место при различных захватах и рывках манекена.

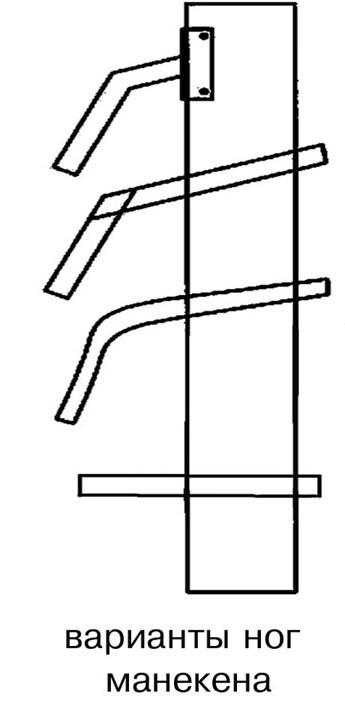

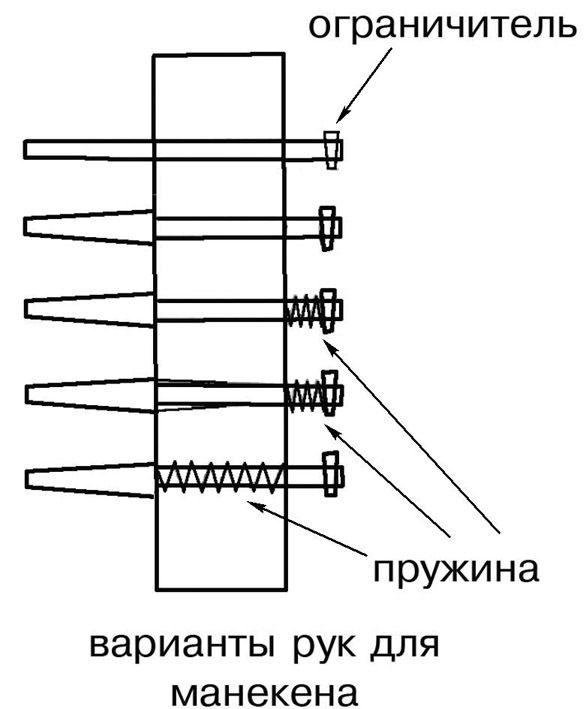

Рис.1.15. Различные формы рук и ног в деревянных манекенах

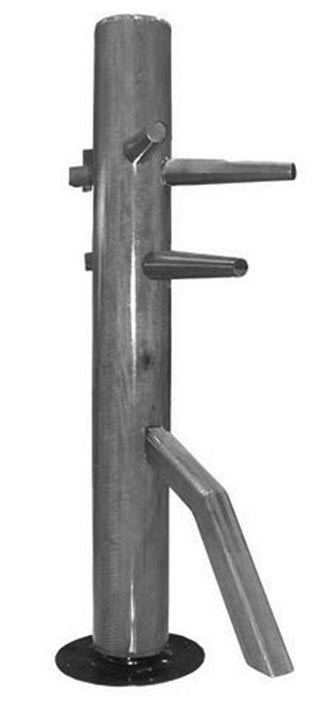

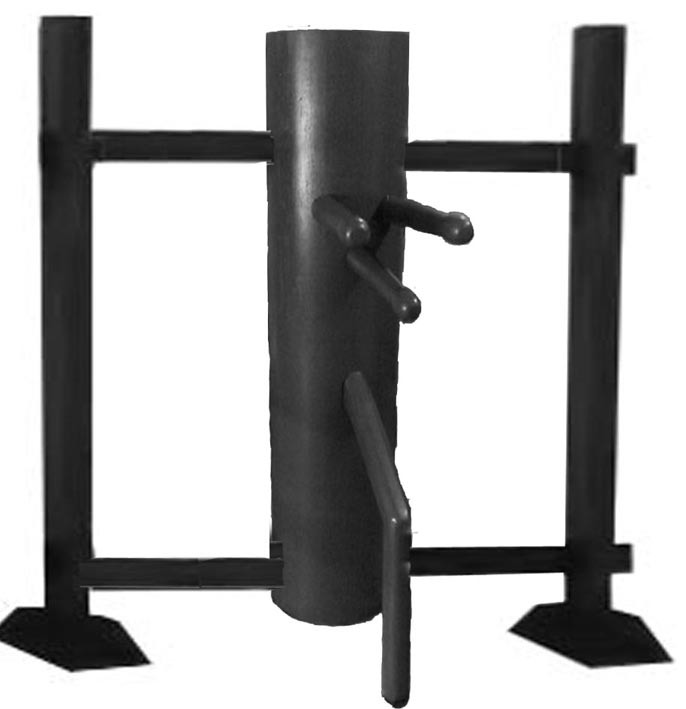

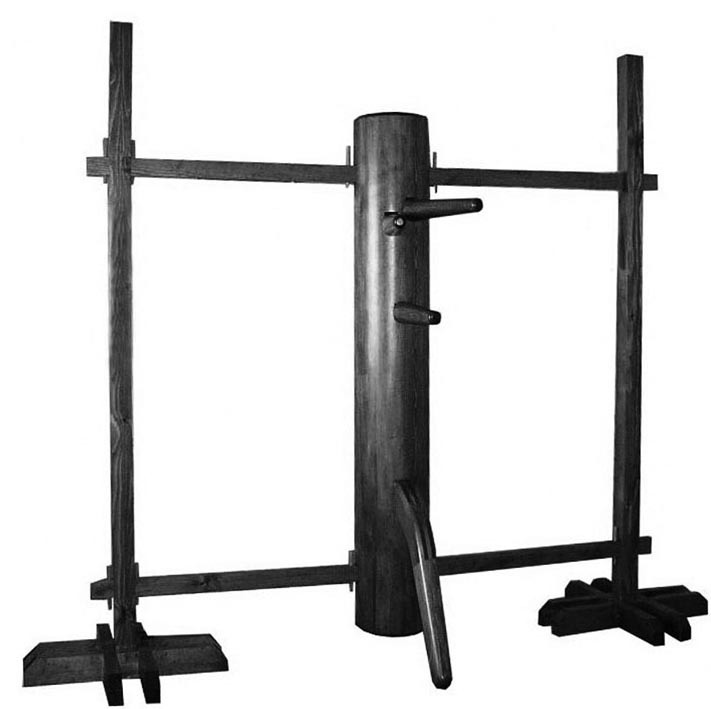

Способов установки китайского манекена намного больше. Компактные габариты манекена позволяют закреплять его различными способами. Первоначально у Ип Мана манекен крепился к стене. Позднее появилась деревянная рама, на которую вешался манекен. Также в настоящее время довольно часто встречаются конструкции китайского манекена, когда ствол одевается на металлическое основание или вставляется в металлический «сапог».

Параметры манекена

Вьетнамский вариант конструкции

Китайский вариант конструкции



Вес	От 200-300 кг до 500 кг и выше	До 70 кг
Высота	180 см. и выше	Около 170-180 см
Количество рук	3 штуки	3 штуки



Количество ног	1 штука	1 штука
Расстояние между верхними руками	Широкое до 15 см	Отсутствует



Способы крепления

Различные – вкопанный в землю, на металлической опоре, на деревянной раме.

Различные – вкопанный в землю, на металлической опоре, на деревянной раме, к стене.

(выдержки из книги Нескородев С.Н."Вин Чунь - техника работы на манекене")
